国产xxx18,色二av手机版在线,av无码av天天av天天爽

新聞資訊INFORMATION

推薦資訊RECOMMEND

知識百科KNOWLEDGE

全國咨詢熱線：
聯系人：董小姐

158-7557-5576
公司郵箱:

liaowu023@163.com
公司網址:

http://www.dongzhi.cc/

不銹鋼熔煉爐增碳效果好

發布日期：2020-02-27
點擊數：210

不銹鋼熔煉爐出鐵時將增碳劑加入澆包內，然后沖入鐵液，增碳效率與鐵液的溫度有關。在正常的生產條件下，鐵液溫度較高，則碳較易溶于鐵液，增碳效率因而較高。

　　不銹鋼熔煉爐一般說來，增碳劑的顆粒小，則其與鐵液接觸的界面面積大，增碳的效率就會較高，但太細的顆粒易于在大氣中氧化，也易于被對流的空氣或抽塵所致的氣流帶走，因此，增碳劑顆粒尺寸的下限值以1.5mm為宜，而且其中不應含有0.15mm以下的細粉。

不銹鋼熔煉爐

　　顆粒尺寸的最大值，應該以能在作業時間內溶入鐵液為度。如果增碳劑在裝料時隨金屬爐料一同加入，碳與金屬的作用時間長，增碳劑的顆粒尺寸可以較大，上限值一般可為12mm。如果在出鐵時加入鐵液中，則顆粒尺寸宜小一些，上限值一般為6.5mm。

　　不銹鋼熔煉爐攪拌有利于改善增碳劑和鐵液的接觸狀況，提高其增碳效率。在增碳劑與爐料一同加入爐內的情況下，有感應電流的攪拌作用，增碳的效果較好。向包內加增碳劑時，增碳劑可先置于包底，出鐵時使鐵液直沖增碳劑，或連續地將增碳劑投向液流，不可在出鐵后投放在澆包內的液面上。

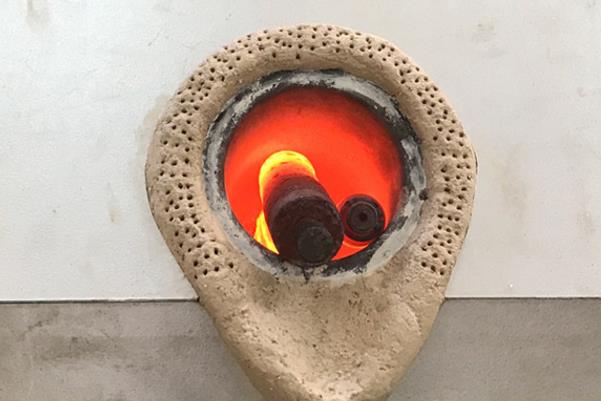

不銹鋼熔煉爐工藝

　　增碳劑如被卷入爐渣中，就不能與鐵液接觸，當然會嚴重影響增碳效果。因此，如采用在出鐵時增碳的工藝，應特別注意避免渣、鐵混出。海德維不銹鋼熔煉爐可簽合同，可對公交易,設備外機全面采用烤漆工藝，經久耐用，防銹可長達6年以上,客戶群體遍布國內外，并且得到客戶的好評,免費設計方案，免費打樣，免費試機。

【打印】
【收藏】
【返回】

相關產品/RELATED PRODUCTS
